东莞理工多物理谱仪首篇用户实验成果发表

近日，东莞理工学院中子散射技术工程研究中心在冶金材料领域的TOP期刊《Scripta Materialia》上发表题目为《Nano-precipitation leading to linear zero thermal expansion over a wide temperature range in Ti22Nb》的研究论文。论文介绍了在宽温域线性零膨胀钛合金特殊热膨胀性能形成机理方面取得的最新进展。论文的中子衍射实验依托东莞理工多物理谱仪完成，是多物理谱仪建成以来的首篇用户实验成果。多物理谱仪由东莞理工学院投资8000万元，与中国散裂中子源及香港城市大学共同研发建设，是国内首台中子全散射谱仪，也是中国散裂中子源第一台合作谱仪，其性能达到国际先进水平。

论文第一作者为东莞理工学院机械工程学院王皓亮博士，通讯作者为机械工程学院孙振忠教授，共同通讯作者为比利时鲁汶大学Matthias Bönisch博士。合作作者中国散裂中子源殷雯研究员和徐菊萍博士为研究提供了有力的技术支持。其他合作作者机械工程学院的宋成浩博士、赵愈亮博士、联合培养博士生DanielLai等提供了有益的协助。

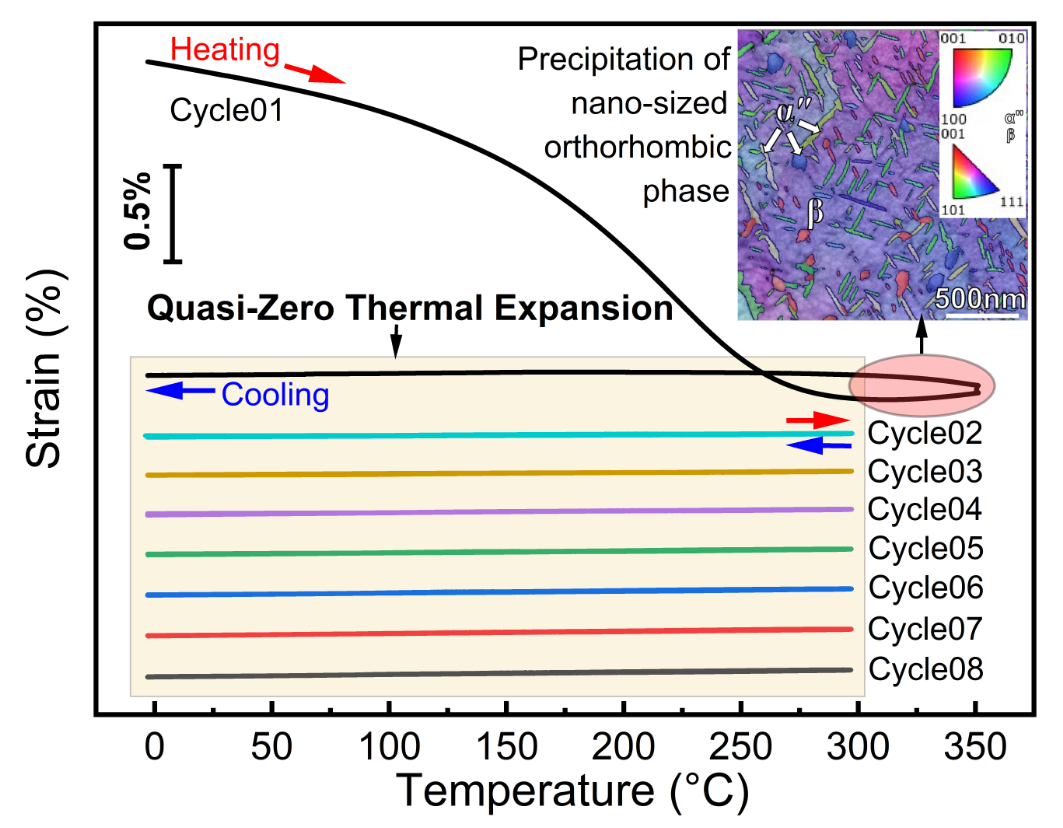

（图1.Ti22Nb合金通过析出纳米尺寸第二相获得的宽温域零膨胀性能）

在航空航天、微电子器件、光学仪器等精密仪器设备中应用的结构部件，对尺寸稳定性有极为严苛的要求。由于温度升高或降低而导致的材料形状变化对其功能特性和可靠性有着很大影响。因此，具有近零热膨胀性能的钛合金在需要高尺寸稳定性的结构中具有极高的应用价值。例如，美国国家航空航天局已针对太空望远镜所需的超高稳定性支撑结构，使用这类钛合金制造了镜体支架。在激光加工领域，已有使用这种材料制造的光学透镜筒体，解决了透镜焦点热漂移的问题。这类材料特殊的热膨胀性能与其内部αʺ马氏体物相的各向异性热膨胀行为有关。但是，现有的通过冷加工工艺获得的低热膨胀系数仅限于单相马氏体相区，即使用温度上限通常小于~100℃，限制了其在工程领域的广泛应用。

研究人员利用中子衍射技术表征材料微观结构的巨大优势，精确鉴定了线性零膨胀Ti22Nb钛合金中的物相组成，证实了依靠溶质元素扩散迁移形成的等温αʺ_iso相也具备调控热膨胀系数的功能。相对于冷加工材料，该研究中通过机械+热循环处理获得的双相复合材料，其低热膨胀行为的作用范围被拓宽至300℃。结合其他原位X-ray衍射和EBSD/TKD电子显微表征技术，在纳米到微米尺寸范围内全面分析了材料微结构要素，澄清了热循环过程中纳米尺寸αʺ_iso相的形成路径，揭示了微观晶格畸变/相变应变、晶体学取向参量和宏观热膨胀系数的之间的定量关系，为设计具有较宽使用温度范围的低/负热膨胀钛合金提供了新的途径，是从理论研究向技术和产品层面跃进的重要依据和前提。

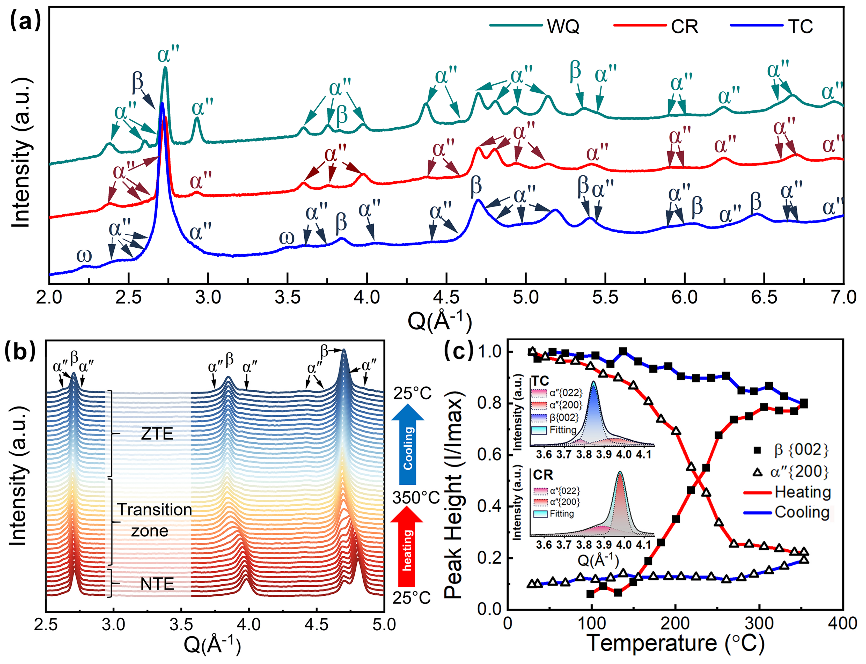

(图2.(a)不同状态Ti22Nb合金中子衍射谱线，(b)原位升降温XRD谱线，

(c)母相及析出相衍射峰强度随温度演化规律)

（论文链接：https://www.sciencedirect.com/science/article/abs/pii/S1359646221005029）

（撰稿：王浩亮；一审：孙振忠；二审：徐滋琪；三审：郭建文）
